1.高效送风口的安装
l 洁净室顶板的开洞.
依照送风口箱体尺寸,在洁净房顶板相应位置划线开洞。
注:一般洞口尺寸为箱体长宽各加10MM。
将箱体抬入顶板洞口,装上吊耳(此项目工程公司要求吊耳向外翻边,吊耳外尺寸大于吊顶开口尺寸,吊耳需工程公司现场安装)。与吊顶上方丝杆或吊钩固定。
调节箱体高度至箱体下沿法兰与顶板平齐。

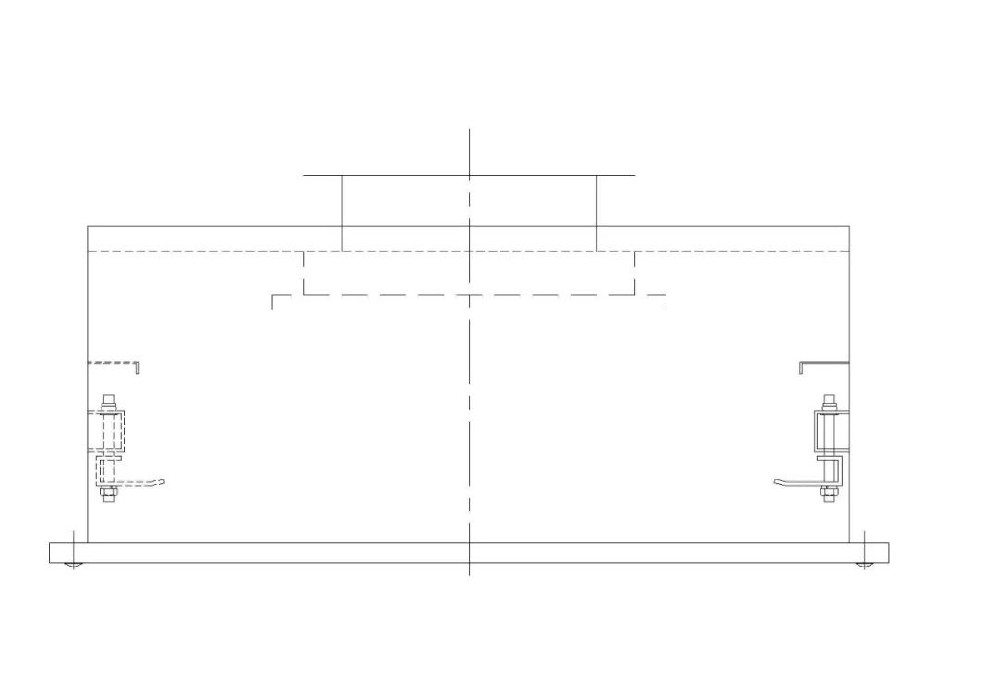

图1,未装吊环前

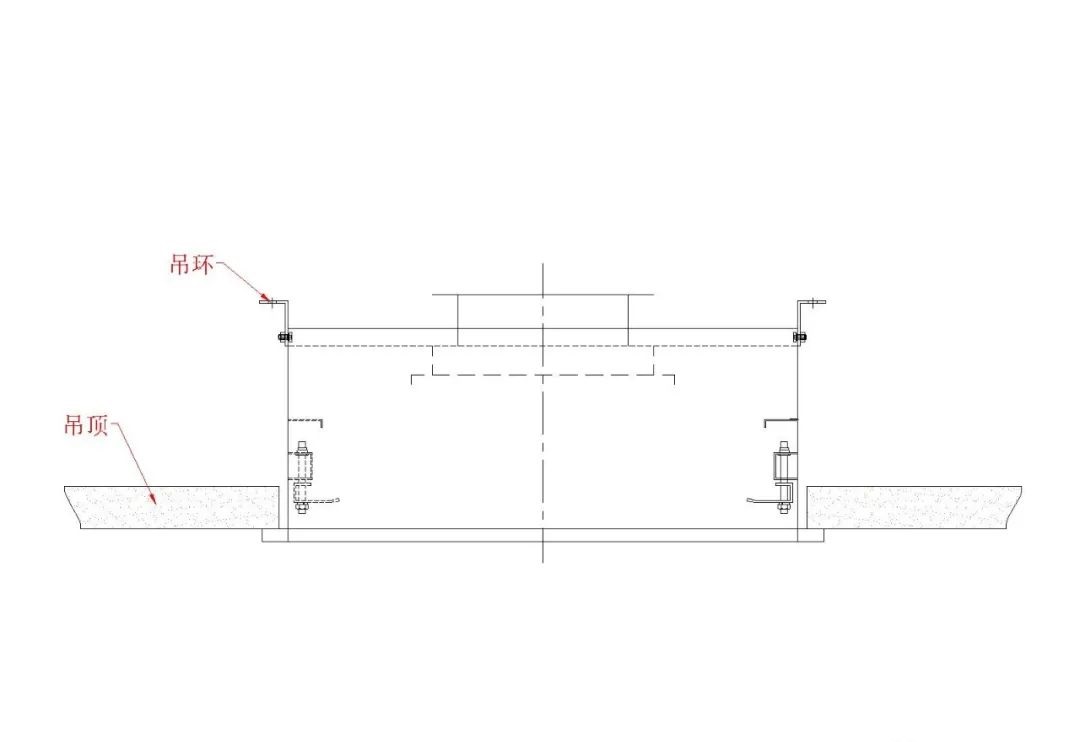

图2,装入吊顶洞口,并装上吊环

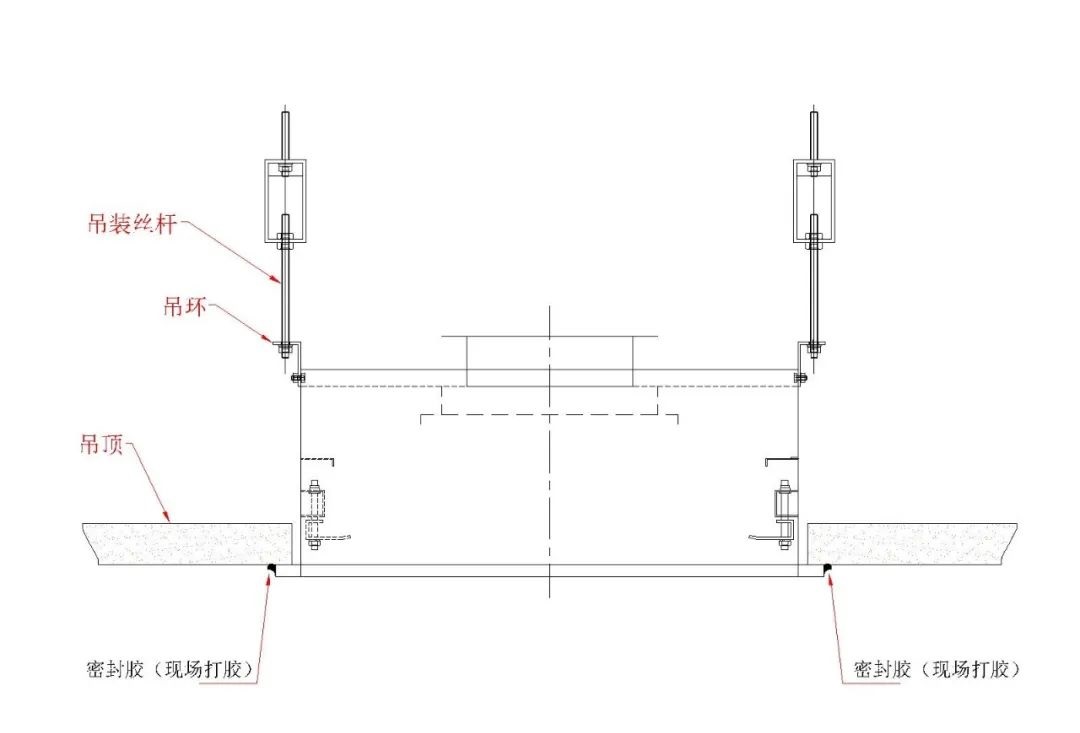

图3,装上吊装丝杆,并打胶
箱体下沿法兰与净房顶板结合部位需打密封胶,以保证净房内气体不外泄。
如箱体外保温至顶板上方,则贴保温棉前箱体与顶板隔洞间的缝隙需加入填充料,避免箱体结露。

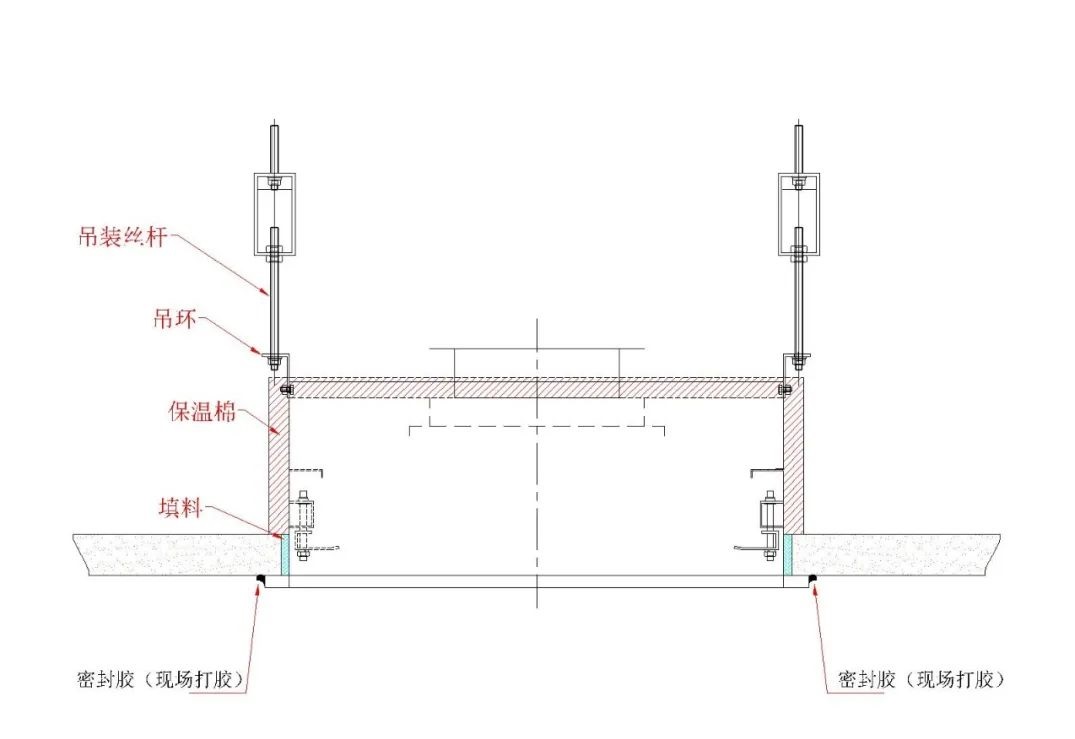

图4,加贴保温棉后
将风管与箱体进风接口相连。使用方形外法兰接口时,需在箱体进风口外法兰沿上钻孔,并用螺栓螺母与风管法兰连接,并在连接部位填充密封材料。
使用圆形进风接口时,需用圆箍将软风管与箱体接口收紧,注意圆箍位置应在箱体进风接口防滑凸起沿内。
如箱体进风接口为侧接时,需要先将进风接口与箱体用自攻螺栓或铆钉连接固定。
如订购单包括风量调节阀,需在连接风管与高效送风口箱体前安装好风量调节阀。用自攻螺栓或铆钉将风量调节阀与箱体进风洞口相连,并在连接部位填充密封材料,最后在四周打胶。
注意:安装时阀体洞口与箱体洞口应保持位置一致。
此项目风口不含调节阀,风阀可安装于主风管与支风管接口处。
如箱体外保温至顶板上方,则箱体与顶板隔洞间的缝隙需加入填充料,避免箱体结露。
由于高效过滤器使用玻纤滤纸,滤料容易折断损坏而造成泄漏。故搬运,拆包装,安装过程中不得摔倒或碰撞过滤器,严禁作业人员手指或其他物体接触过滤器滤料。
a) 高效过滤器安装前需对箱体进行清洁及预吹处理,避免粉尘污染过滤器,降低使用寿命。
b) 将箱体内过滤器压块旋转至平行于对应边框角度(如安装示意图),将过滤器居中装入箱体(密封垫片面应朝上与箱体接触)。
c) 将箱体内过滤器压块拉下至箱体内丝杆末端,并旋转至垂直于对应边框角度(如安装示意图),并将四周压块分别拧紧。
d) 检查每个压块螺母扭矩是否接近,如有明显松紧需进行调整,避免过滤器边框泄漏。
将散流孔板盖住箱体,并用扁头螺栓与箱体连接。
1.高效送风口的操作
DOP及压差测试口为可选配件。
DOP及压差测试口位于箱体内过滤器密封框一侧或箱体外框侧边一侧,以定购产品时提供图纸为准。
DOP发尘通道为选配件。DOP测试时需使用其中的一个或两个测试口(由发尘位置确定)。连接发尘通道的测试口的用途为,向过滤器上游发尘(如不在高效送风口箱体内发尘或未选购发尘通道,则不适用)。另一个测试口的用途为,采样过滤器上游浓度是否达到测试标准。
同时测试口可用压差测试时过滤器上游压强点的采样点。
测试口一般适用Φ8MM软管。
测试时需将测试口上的堵头拔下,拔下时需按住测试口末端的活动沿。再将Φ8MM测试管插入测试口。
测试完成后需将堵头插上,以免造成粒子泄漏。
